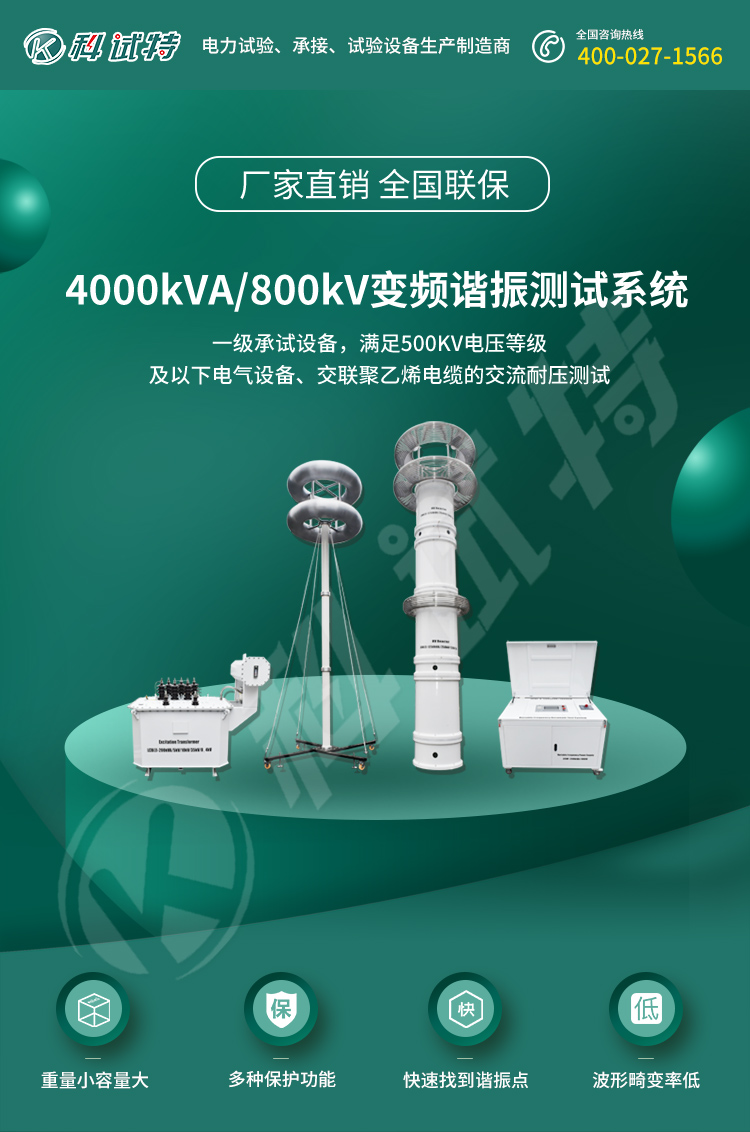

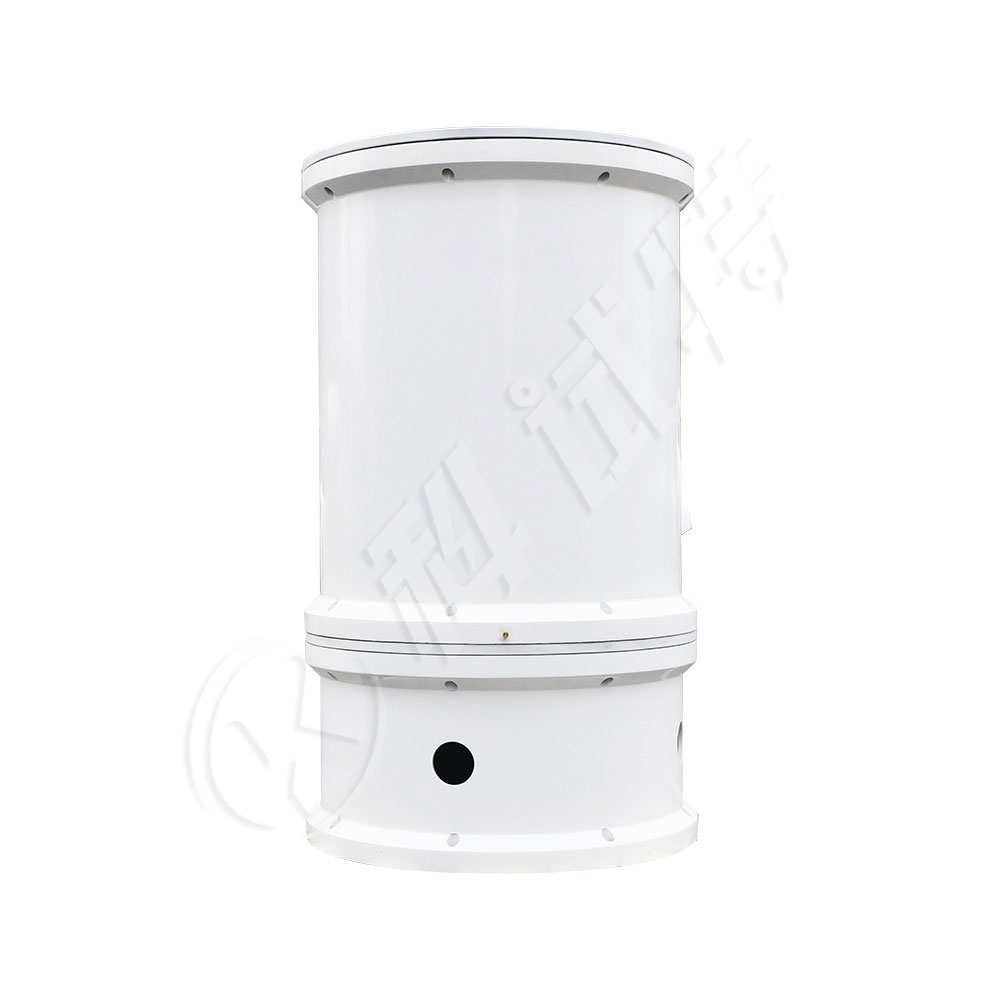

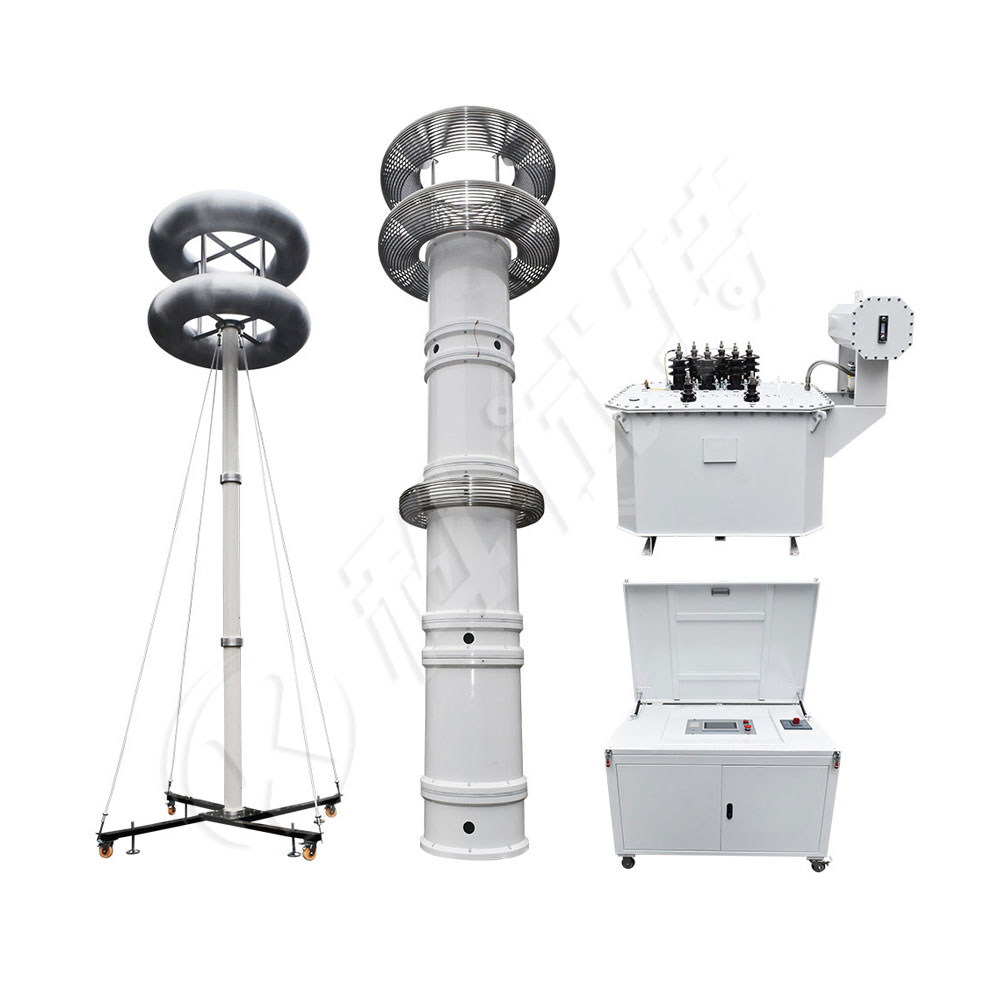

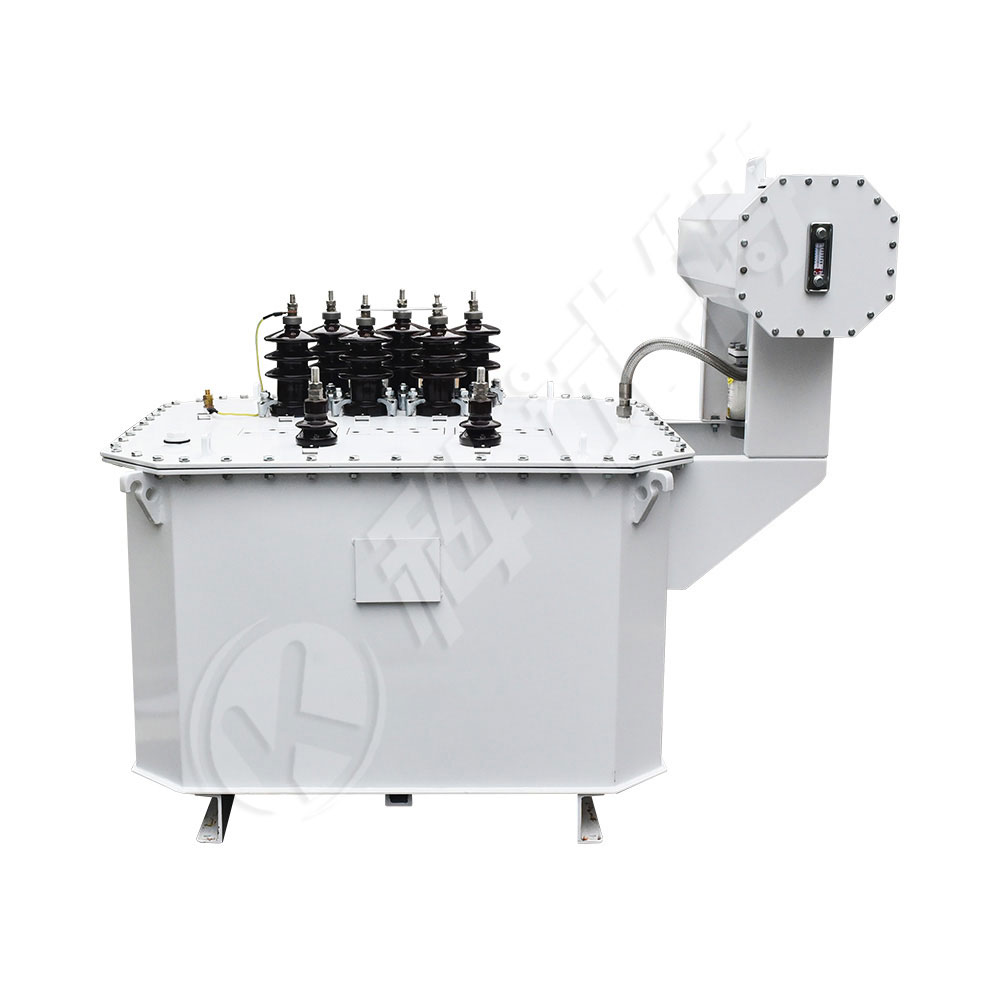

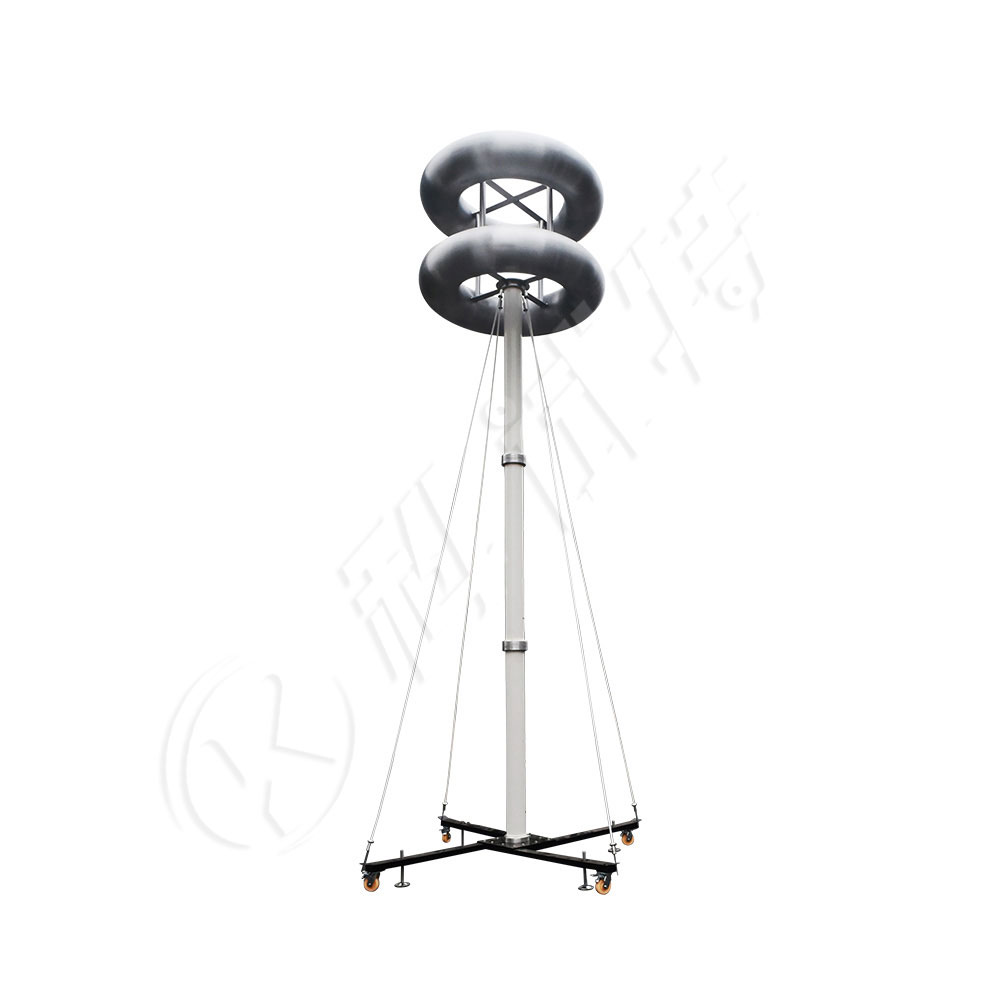

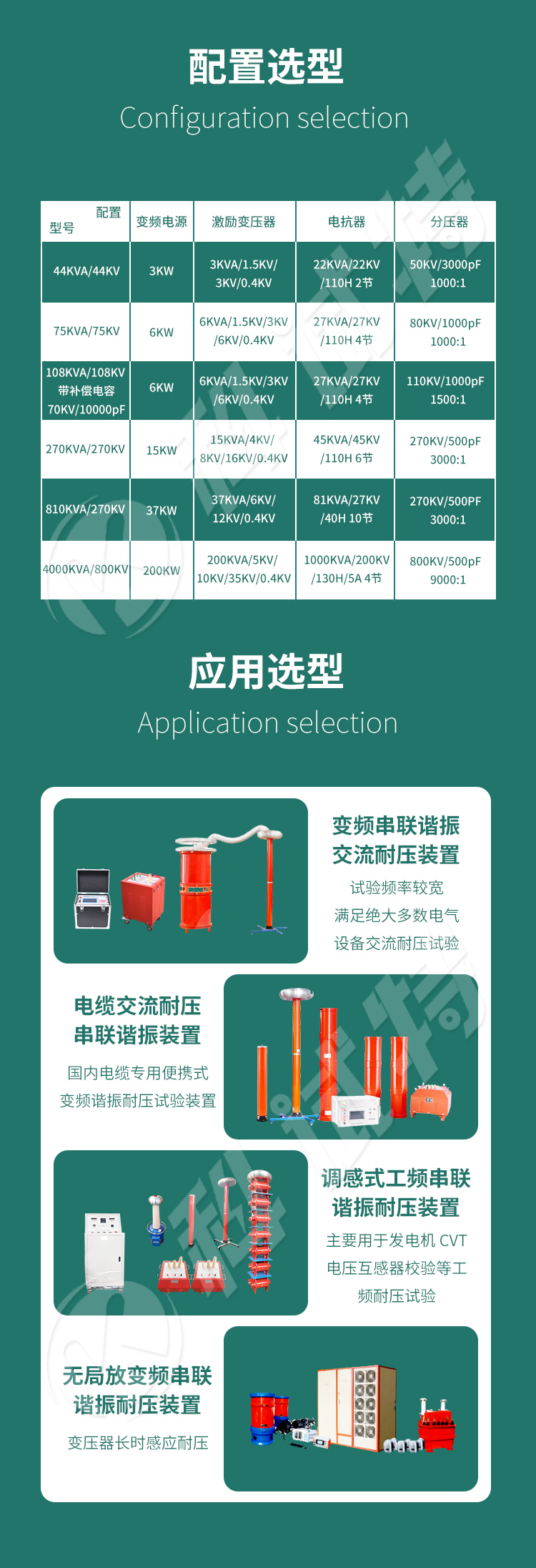

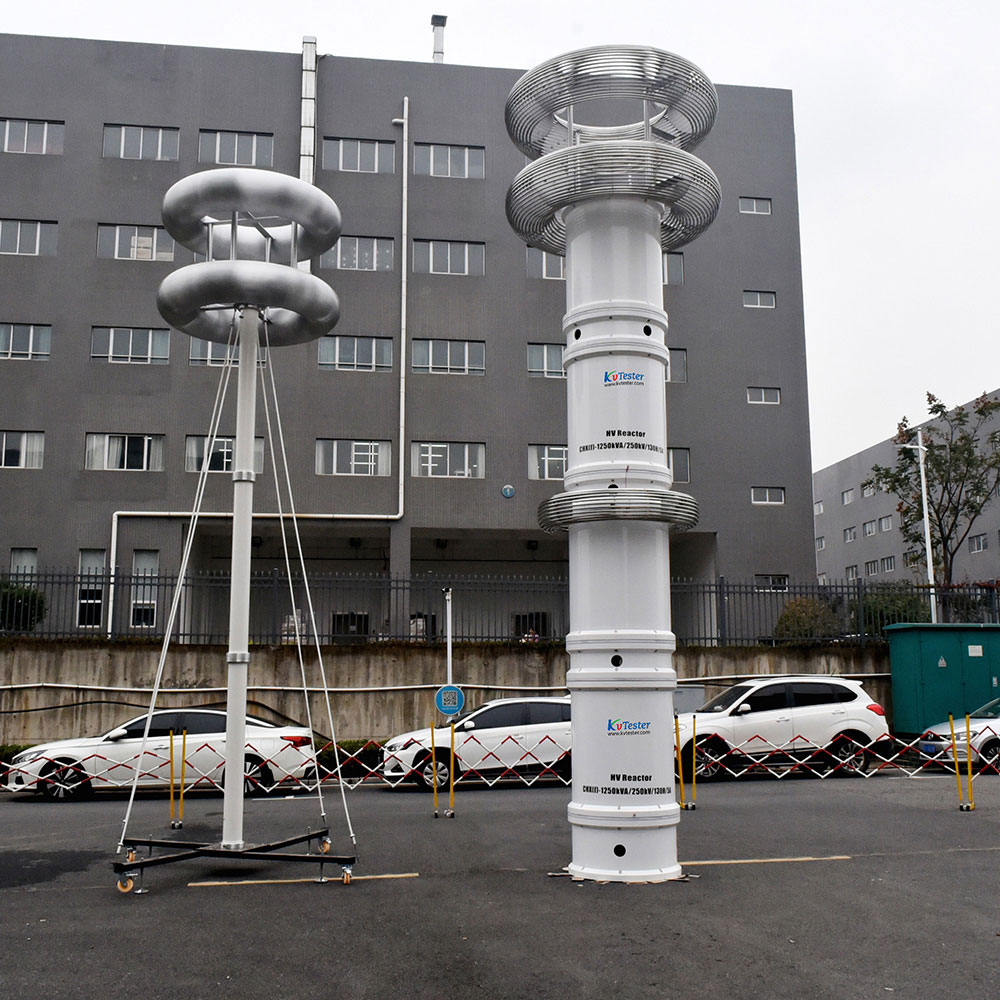

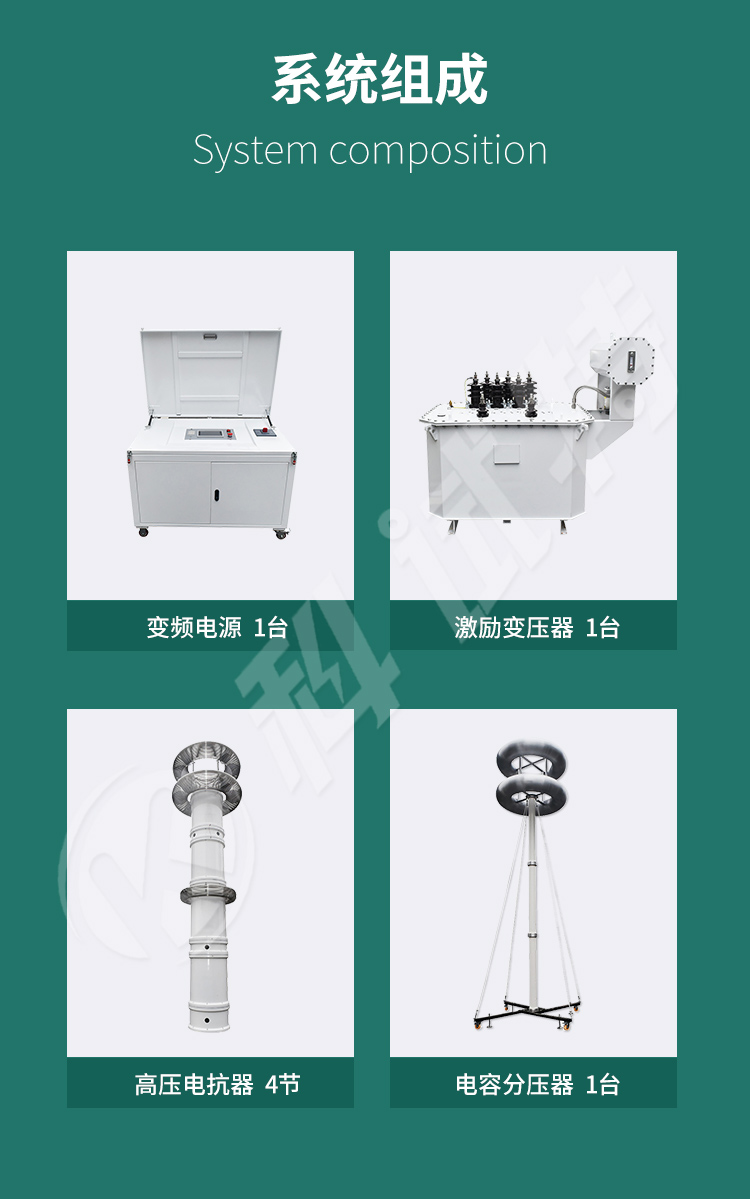

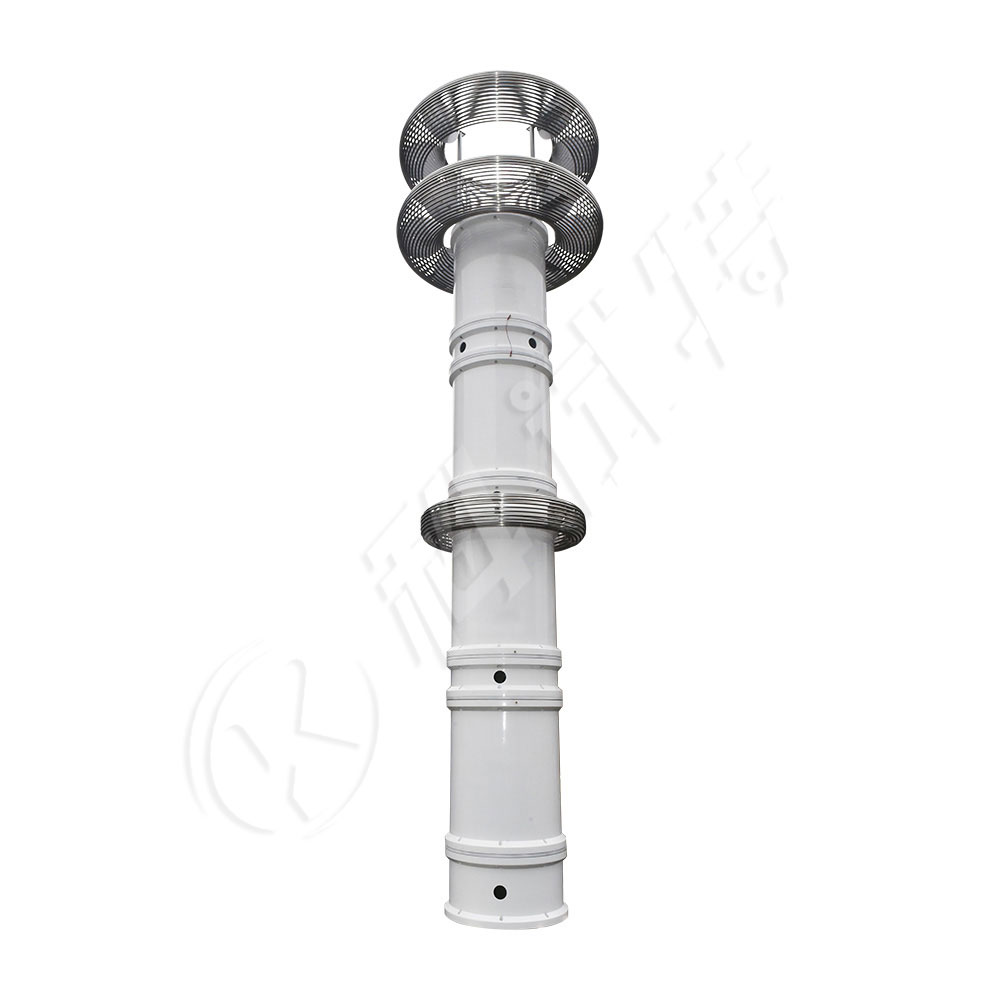

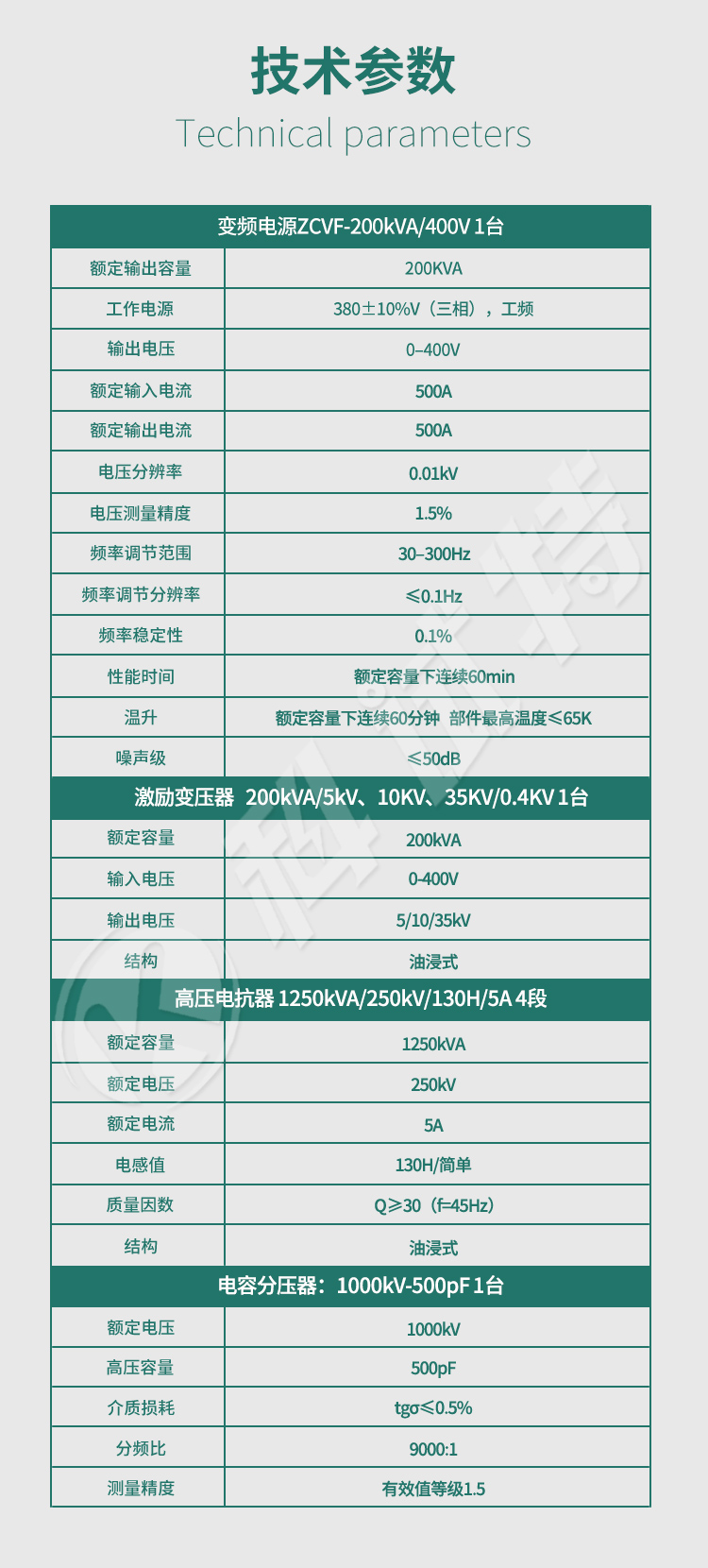

KSTVF- 4000kVA/800kV 变频谐振测试系统

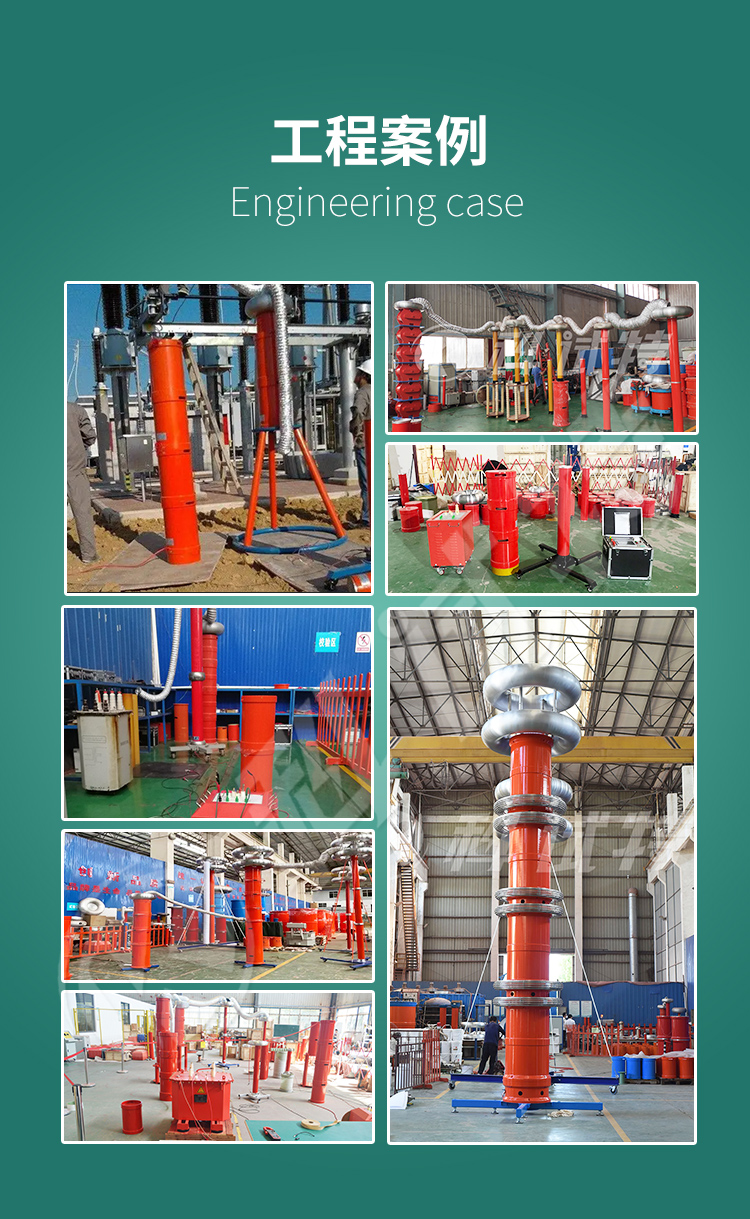

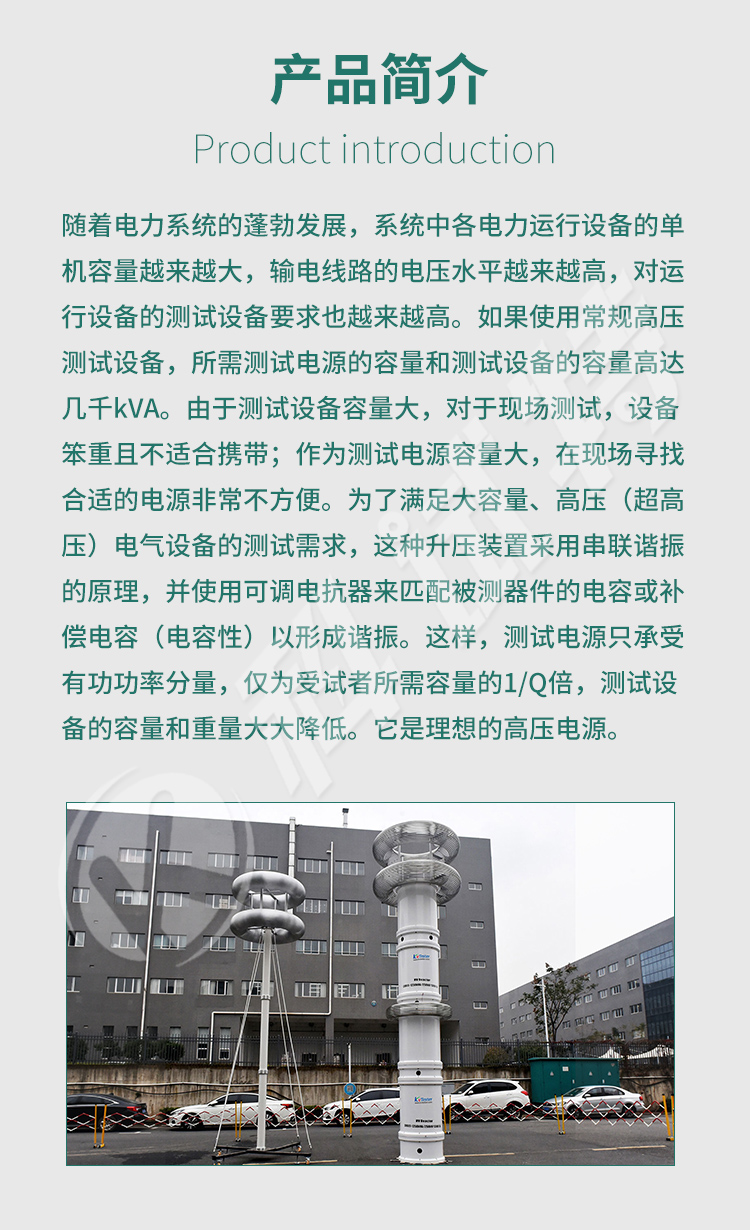

随着电力系统的蓬勃发展，系统中各电力运行设备的单机容量越来越大，输电线路的电压水平越来越高，对运行设备的测试设备要求也越来越高。如果使用常规高压测试设备，所需测试电源的容量和测试设备的容量高达几千kVA。由于测试设备容量大，对于现场测试，设备笨重且不适合携带；作为测试电源容量大，在现场寻找合适的电源非常不方便。

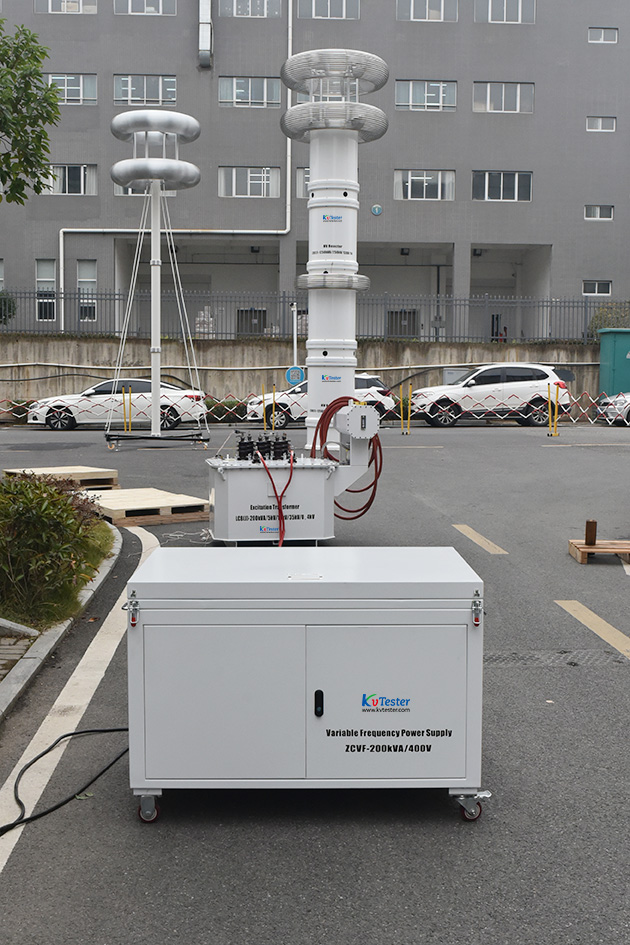

为了满足大容量、高压（超高压）电气设备的测试需求，这种升压装置采用串联谐振的原理，并使用可调电抗器来匹配被测器件的电容或补偿电容（电容性）以形成谐振。这样，测试电源只承受有功功率分量，仅为受试者所需容量的1/Q倍，测试设备的容量和重量大大降低。它是理想的高压电源。

1、 该装置具有过电压、过电流、零位启动、系统失谐（闪光）等保护功能。过电压和过电流保护值可根据用户需要设置。当闪光发生时，可记录测试产品的闪光保护动作，以提供实验分析。

2、 整个装置重量很轻，现场使用方便。

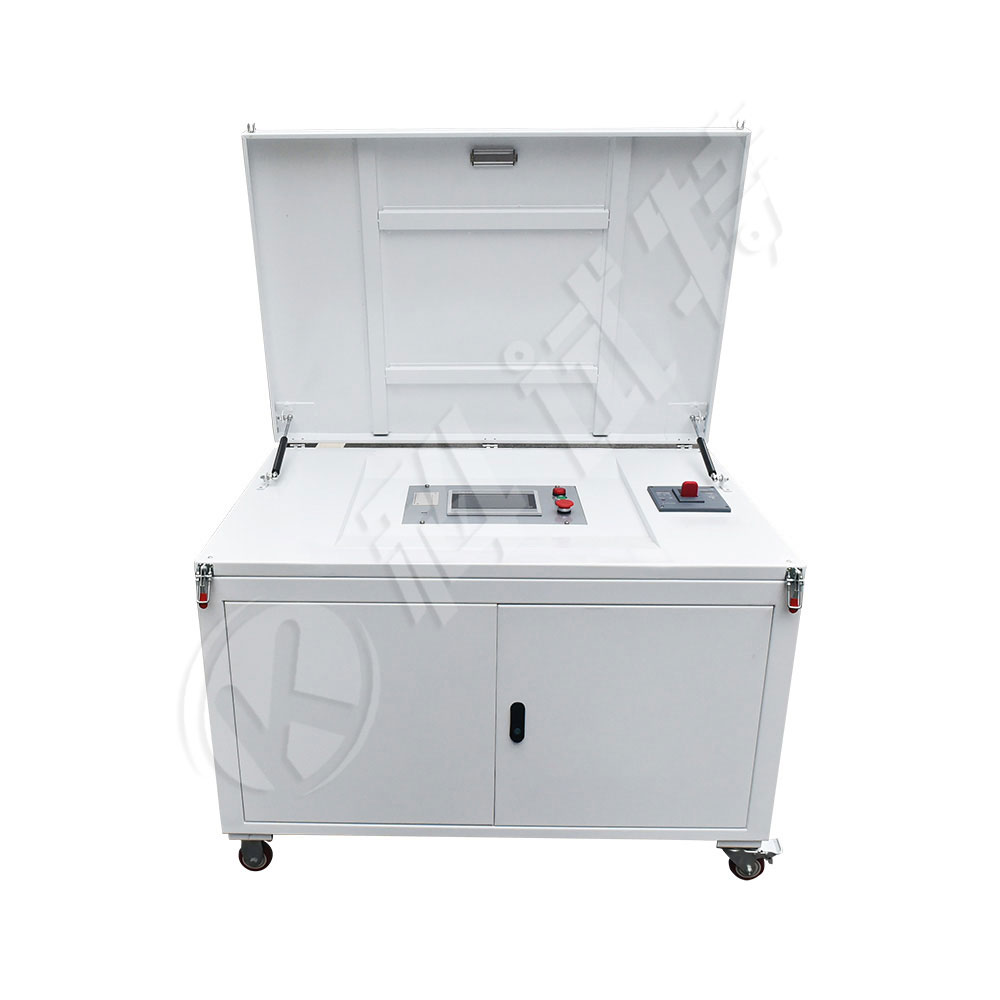

3、 该装置有三种工作模式：自动模式、手动模式、自动调谐手动增压模式；方便用户根据现场情况灵活选择，提高测试速度。

4、 它可以在不同的地方存储和打印数据。存储的数据数量是数字的，方便用户识别和搜索。

5、 当设备自动扫描时，频率起始点可以在指定范围内任意设置。扫描方向可以上下选择。同时，LCD屏幕显示扫描曲线，如果找到共振点，便于用户直观理解。

6、 DSP平台技术可以根据用户需求增加或减少功能并进行升级。人机交互界面更加人性化。

7、 所需的功率容量大大降低。串联谐振电源是利用谐振电抗器和主体电容谐振产生高电压和高电流，在整个系统中，电源只需要提供系统的有功功耗，因此测试所需的电源仅为测试容量的1/Q。

8、 设备的重量和体积大大减少。在串联谐振装置中，省去了重型大功率调压装置和普通大功率工频试验变压器，谐振磁电源只需要试验容量的1/Q，使系统重量和体积大大减少，一般为普通试验装置的1/10～1/30。
