ZCCJ-800kV-80kJ 雷电冲击试验装置

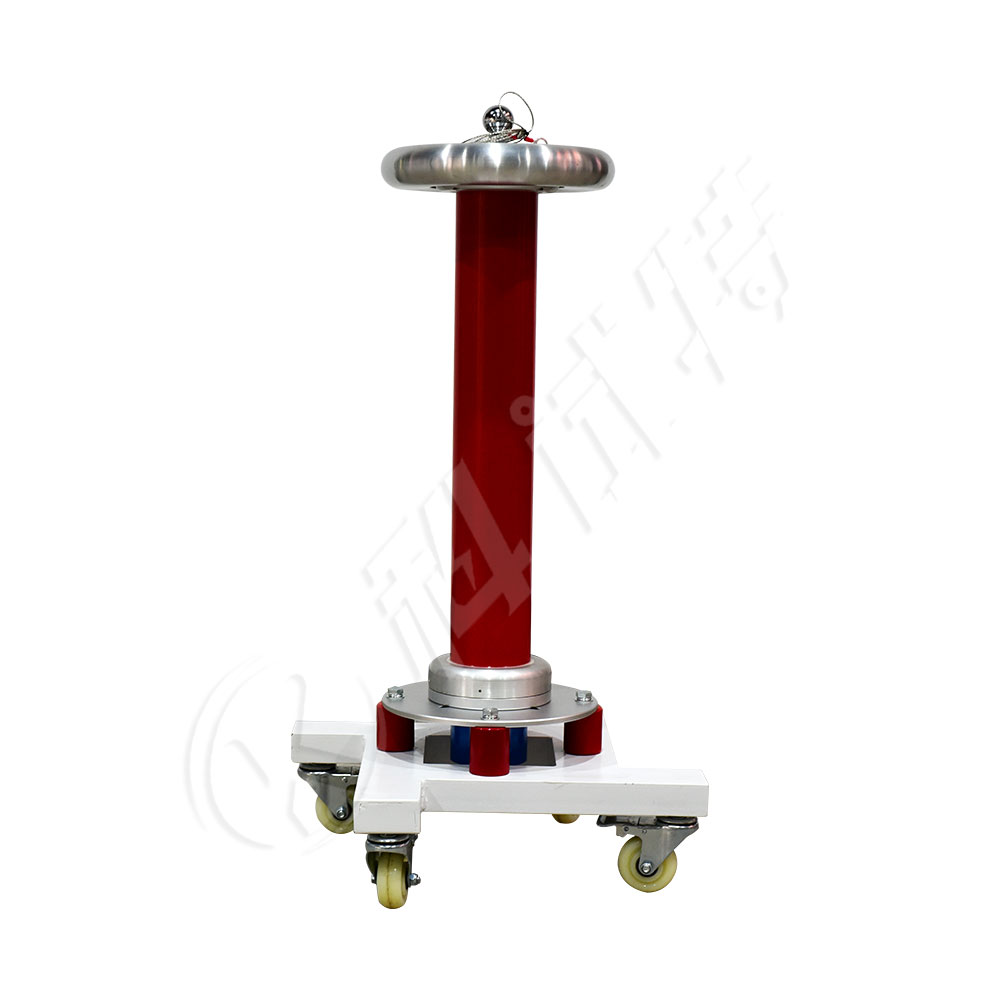

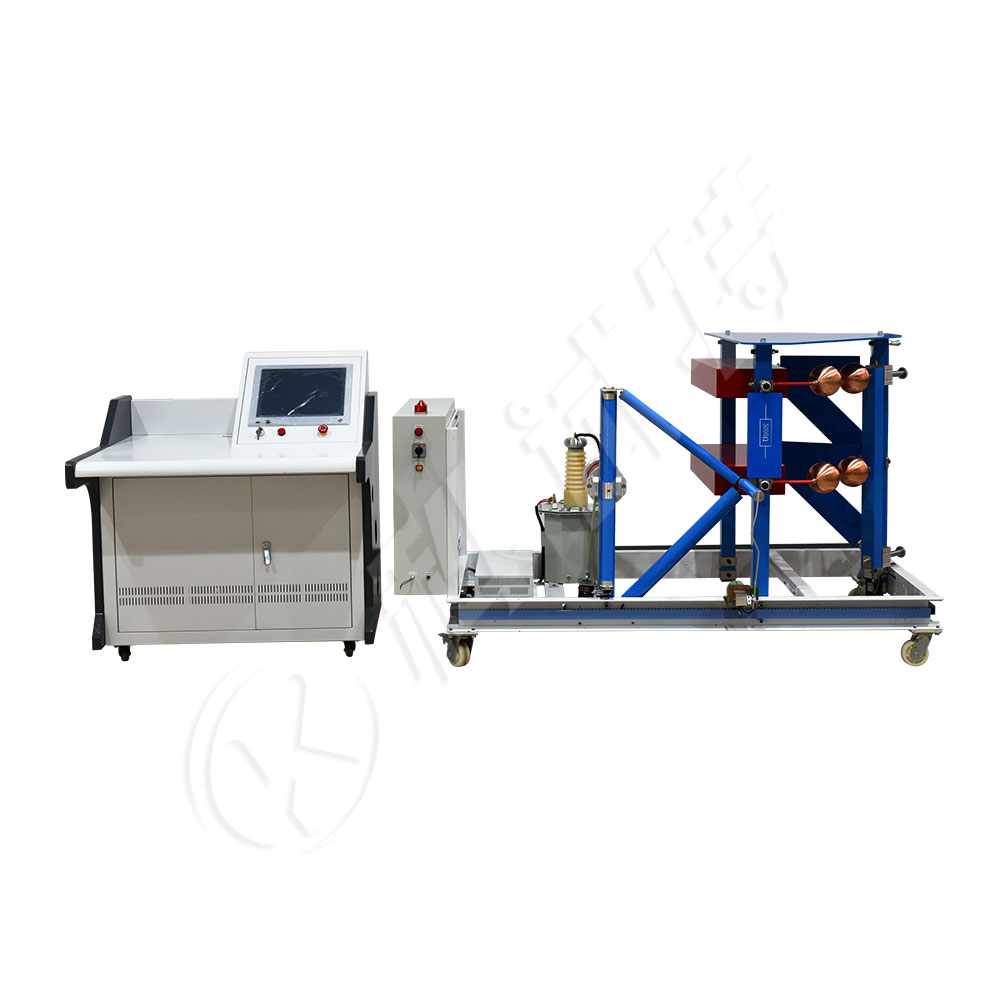

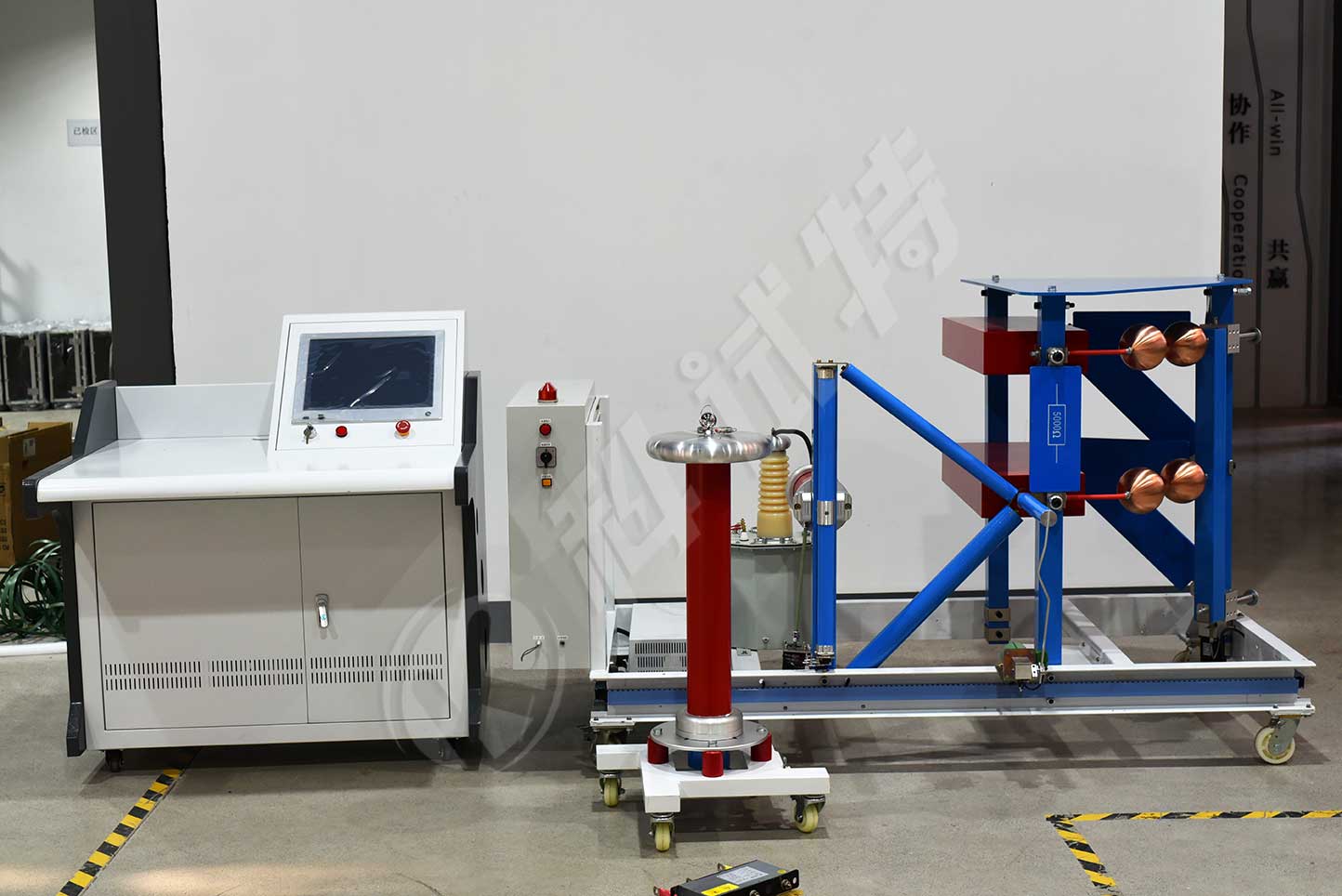

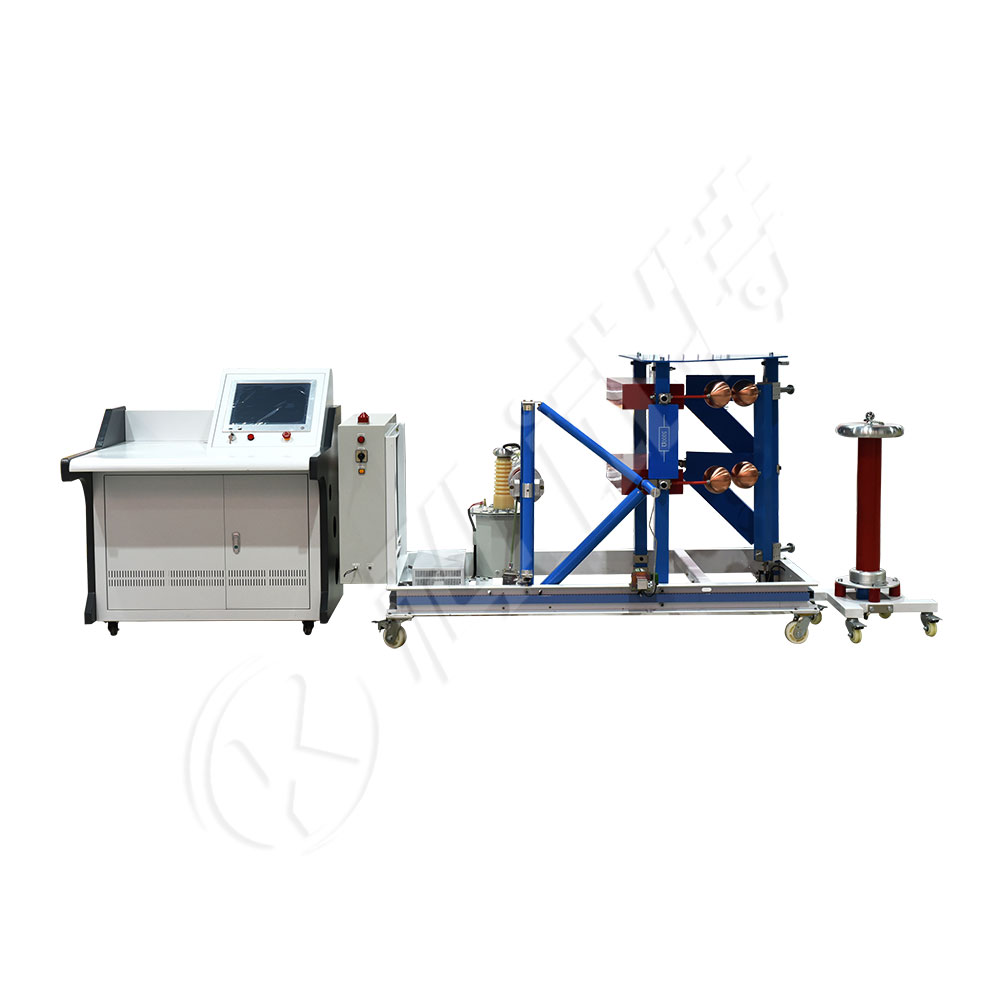

本套设备主要用于满足电力绝缘子等电气设备的雷电全波和陡波波形测试。设备的基本配置包括充电装置、冲击电压发生器主体、弱阻尼电容分压器、陡波装置、快速电阻分压器和其他控制和测量装置。

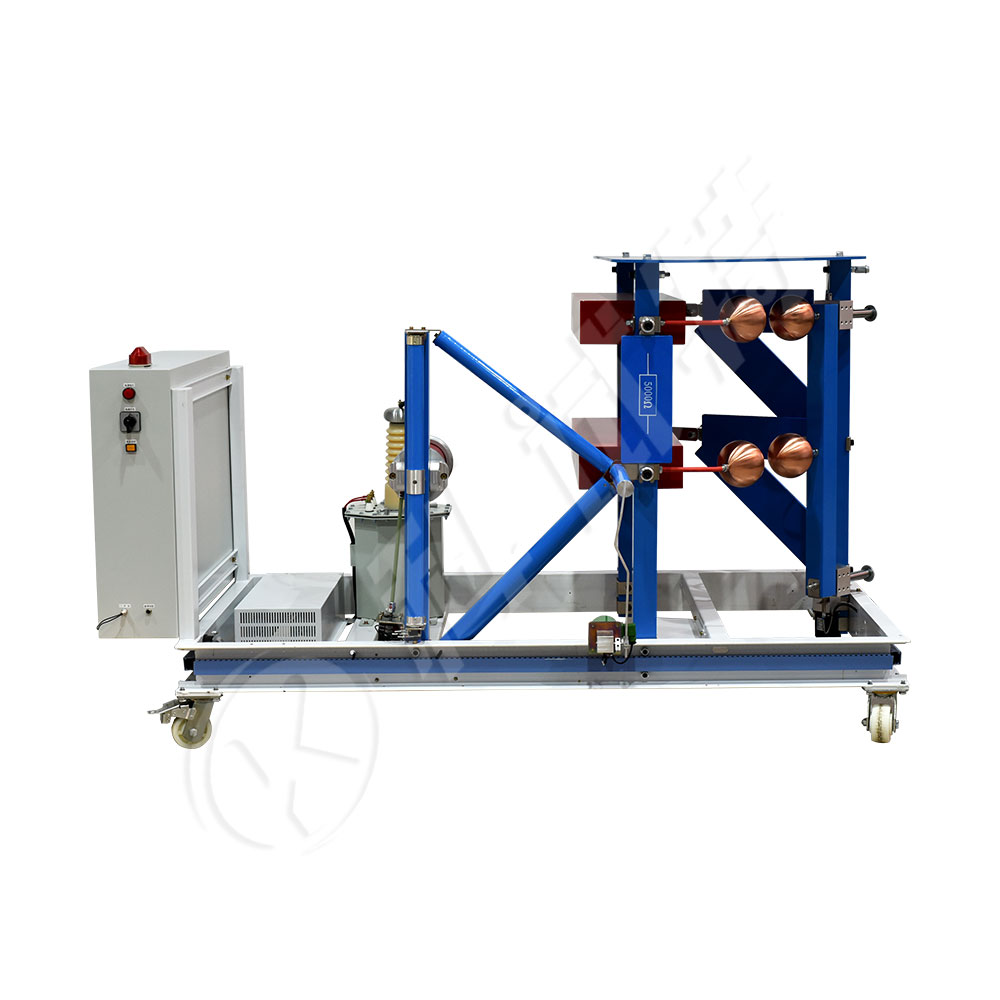

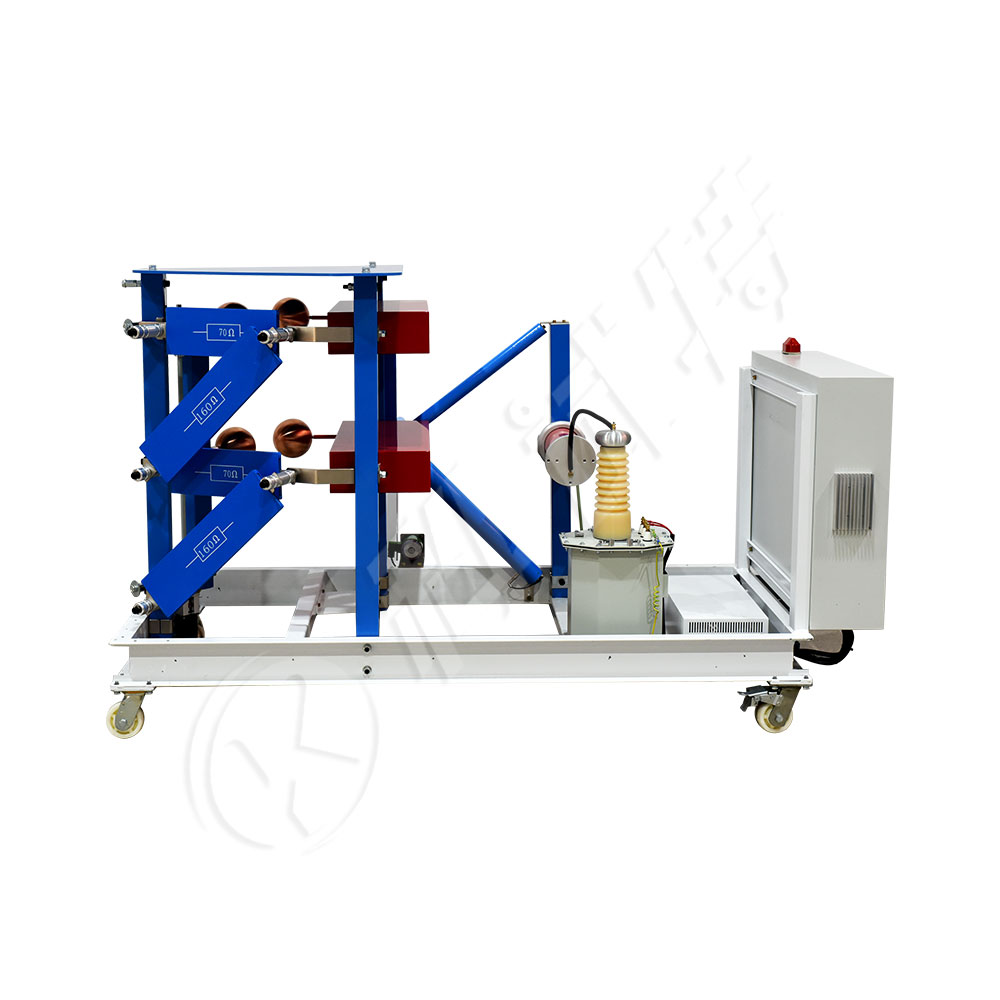

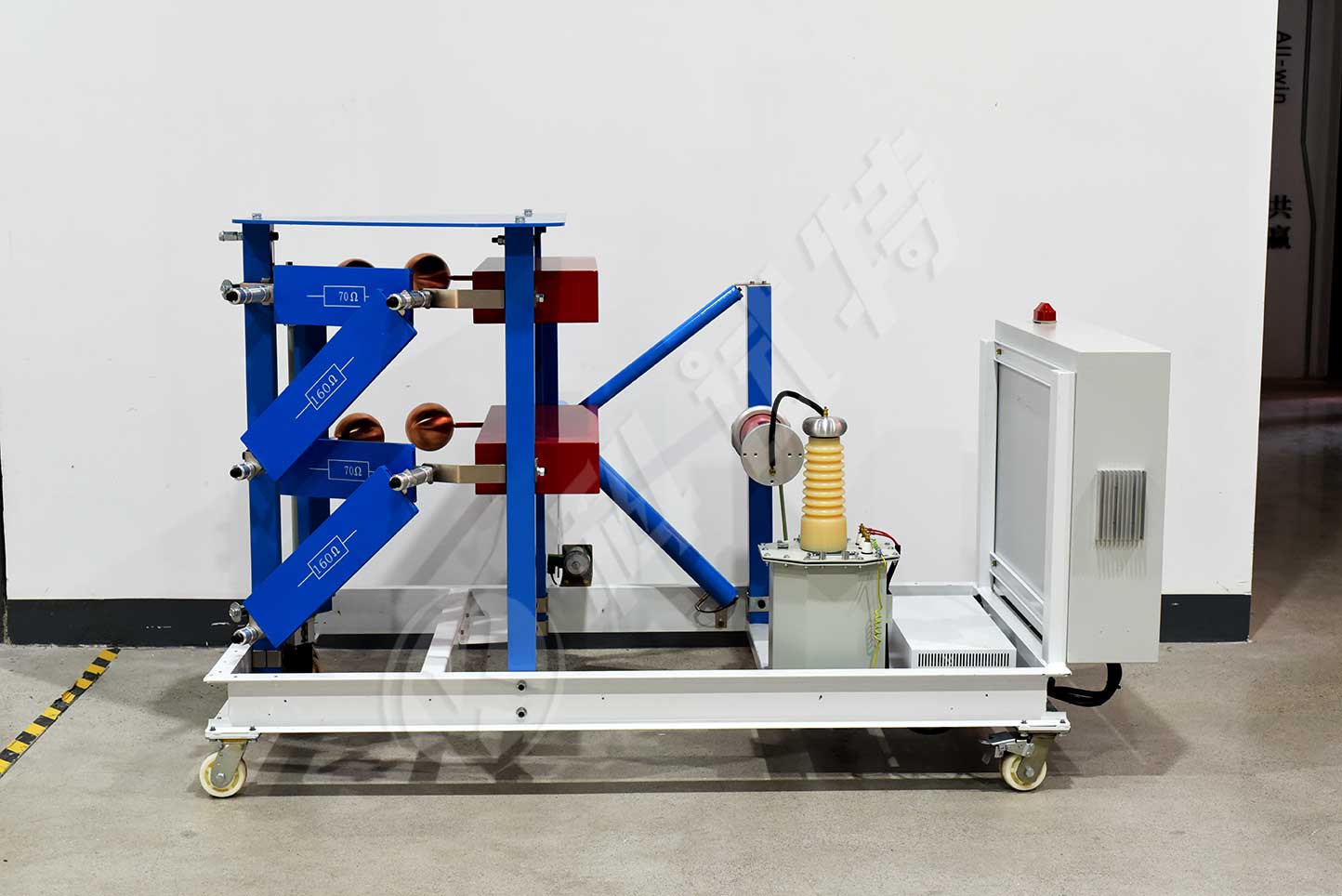

ZCCJ-800kV/80kJ冲击电压发生器采用四柱H型结构，钢支架由单法兰和并联的外部单电容器组成，形成一级稳定结构。主要设备分为8层，形成组合式塔架结构，每层逐级堆叠，便于拆卸和维护，整体结构稳定。

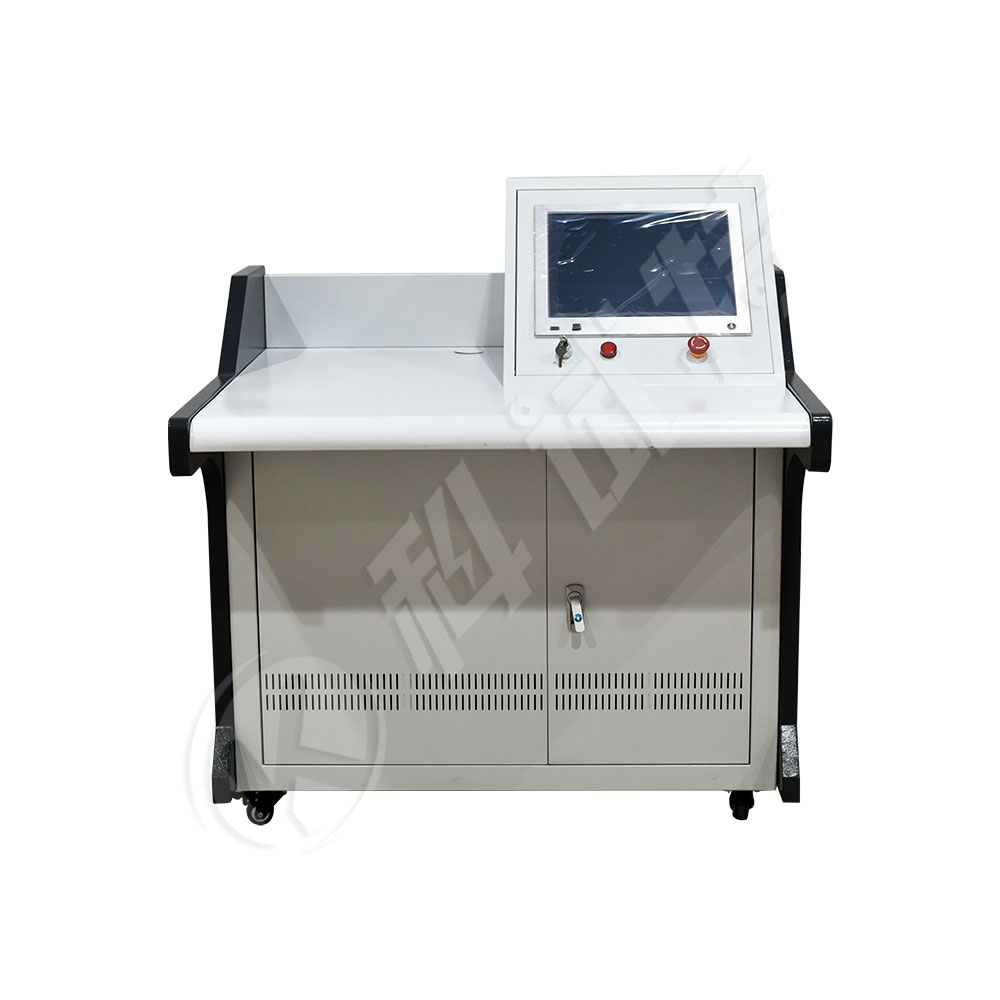

冲击数字采集与测量系统软件具有以下功能和特点：

1.软件根据不同的操作打开不同的窗口，操作方便；

2.示波器的简单自动设置功能为普通用户提供了便利；

3.可以获取和保存高压冲击试验（和其他类似试验）中的各种瞬态波形，并可以在波形显示窗口中自由压缩、扩展和移动波形；

4.可测量各种波形的主要参数，如雷电全波、雷电截止波、陡波、操作波、变压器操作波、防雷装置的残余电压波、冲击电流方波、冲击流量指标波和变压器损坏波形，如峰值电压/电流、波头时间、波尾时间、截止时间、上升/下降时间、10%（或90%）脉冲宽度、抗峰值系数等，并通过IEC1083-2的评估；

5.波形形成图功能可以将当前波形显示窗口中显示的波形转换为JPG格式的图形文件；

6.双时基功能；

7.极性自动切换功能；

8.波形注释功能可以在波形数据和图形上插入用户注释。

9.测试记录功能可以在用户保存波形的同时自动生成测试记录。

10.软件的打印功能可以直接将波形窗口中显示的波形发送到打印机进行打印。
