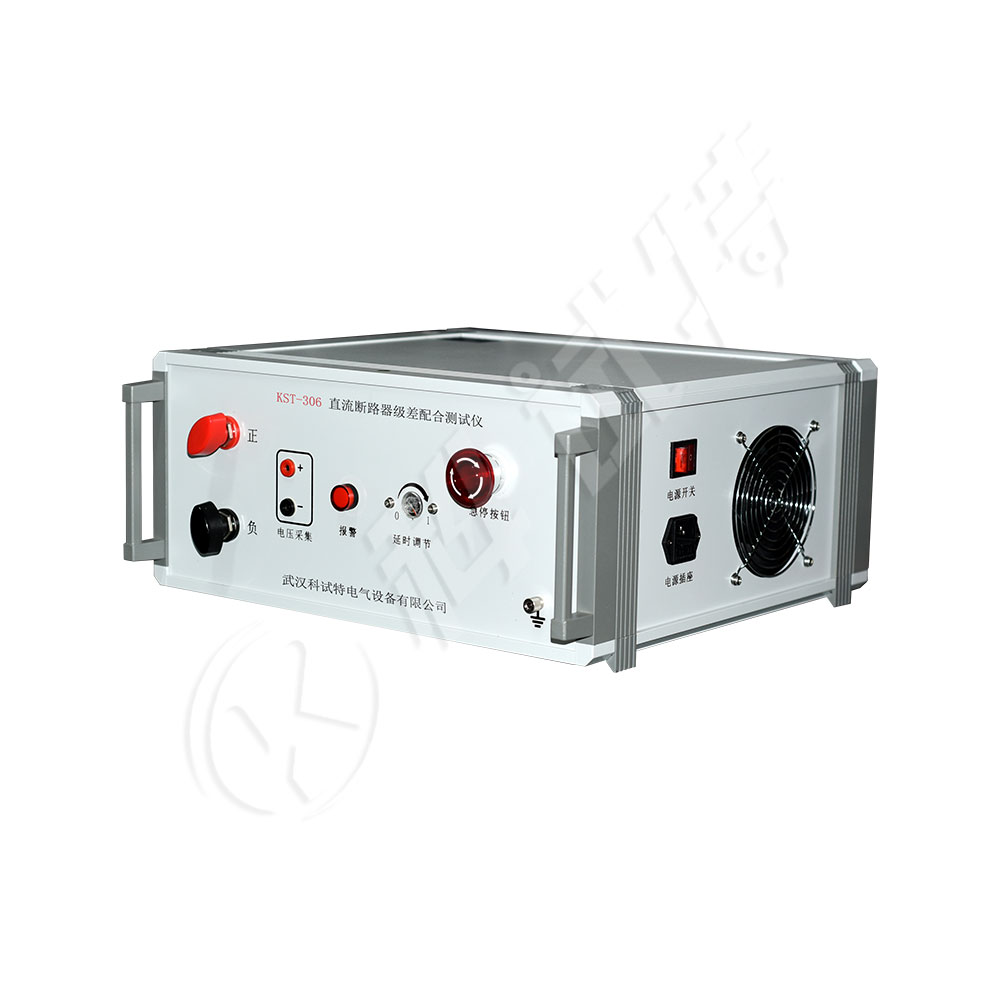

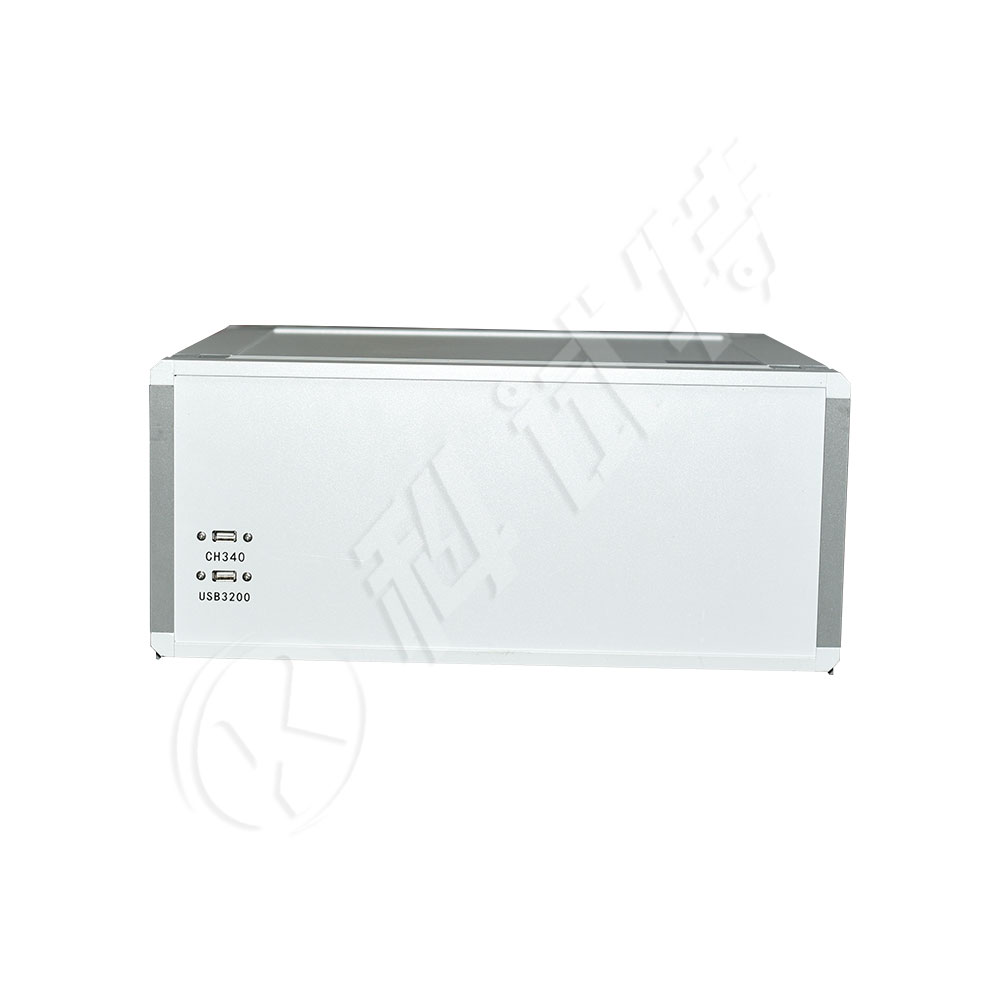

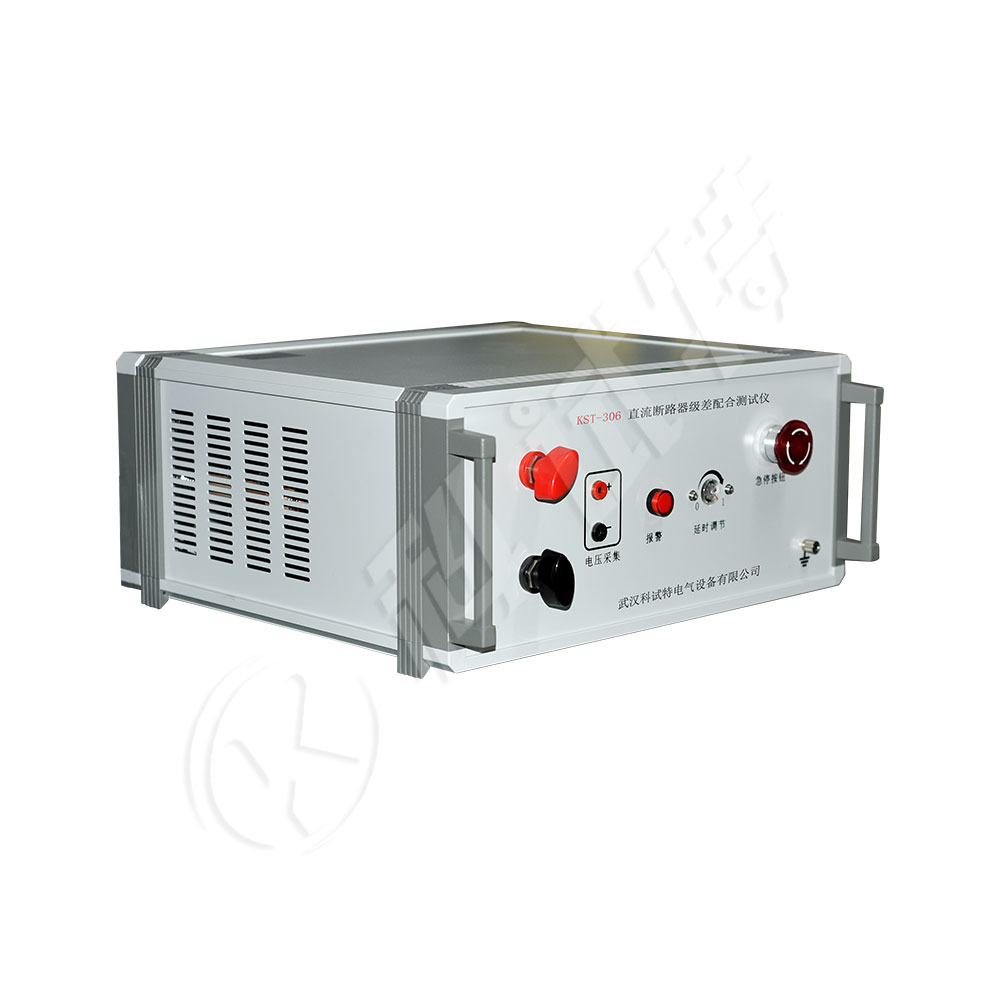

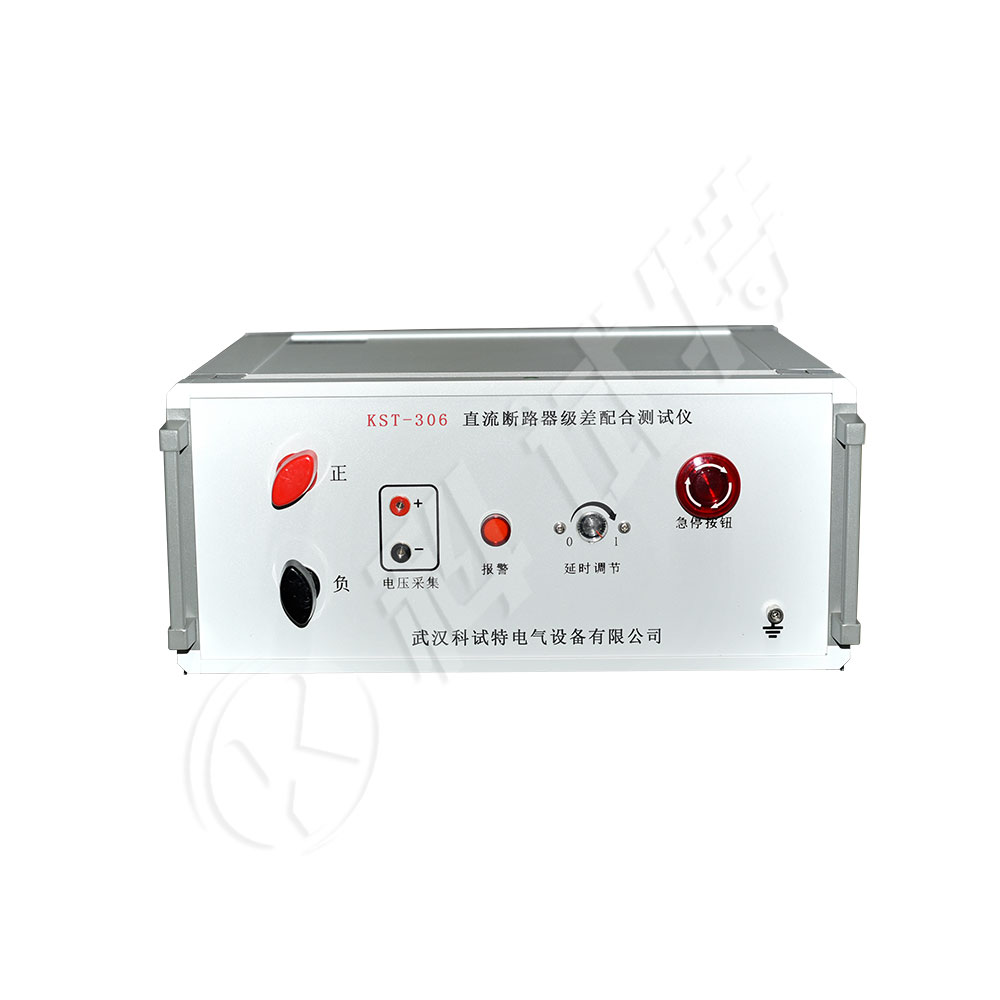

KST-306 直流断路器级差配合测试仪

为防止因直流断路器及其他直流保护电器动作特性不匹配带来的隐患，国电电网公司规定，对于新装或正在运行的直流保护电器，必须保证其直流回路级差配合的正确性。目前，发电厂、变电站的直流电源系统基本上都能按照相关标准进行设计，保证2-4个级差，但现场运行的直流断路器级差配合是否满足选择性保护的要求，检修维护人员因不具备相应的测试手段和工具，无法进行试验验证，这就给电力系统安全留下隐患，为此我公司推出了一种适合变电站现场使用、方便携带、自动化程度高的直流电源保护级差配合测试仪，以方便运行维护部门对直流保护电器级差配合进行校验，提高直流系统运行的可靠性，保证电网安全可靠运行。本测试仪适用电压等级DC110V、DC220V的直流电源系统适用。

1、采用100M数据采集卡，VC开发平台，采样速率高，准确可靠。

2、计算机控制，全汉化图形界面，操作简单，使用方便。

3、具有小电流预估和短路校验两种工作模式。

4、纯大功率电阻负载，线性度好，精度高，输出调节采用了大功率开关管以实现无触点调节。

5、可存储大量数据（具体视硬盘容量而定），实现电子存档；报表打印输出，历史记录快速查找，方便分析。

6、整个系统分上位机显示、控制和下位机执行、保护两部分。采用集中控制的方式，提高系统的安全性和便捷性。
