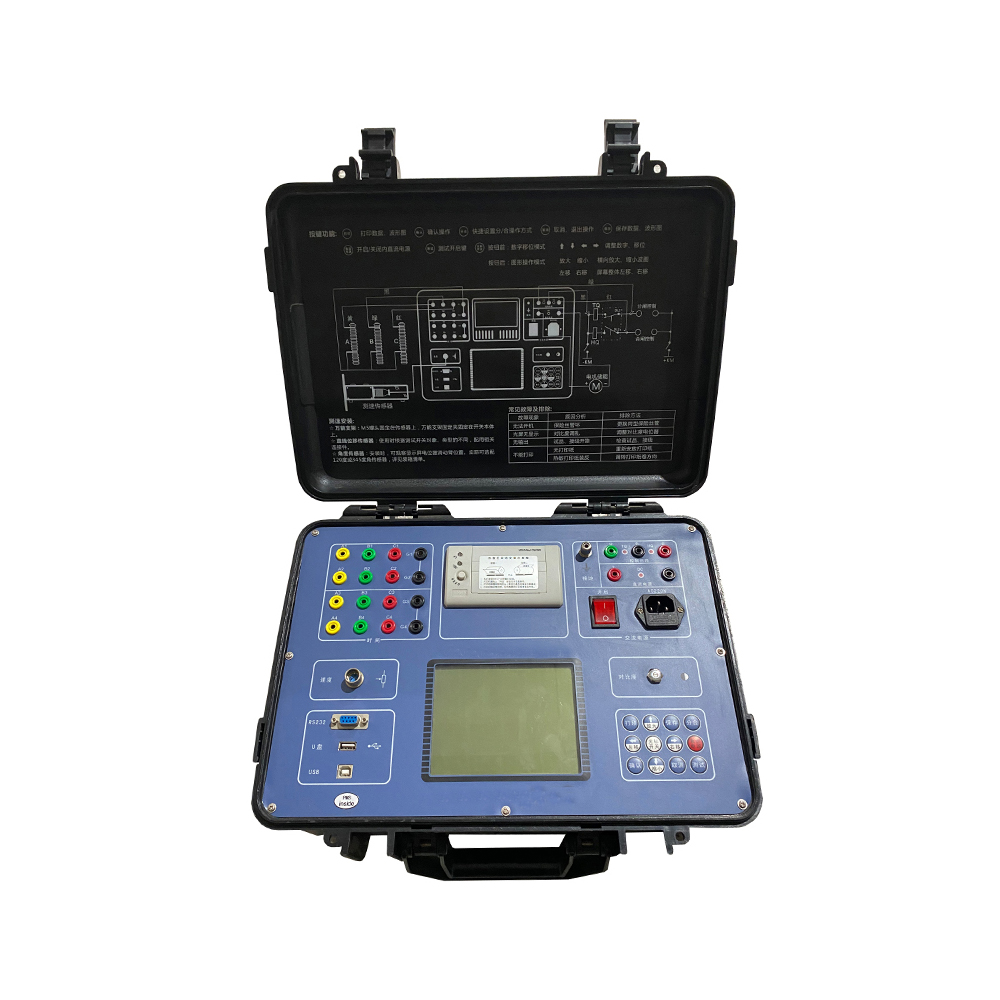

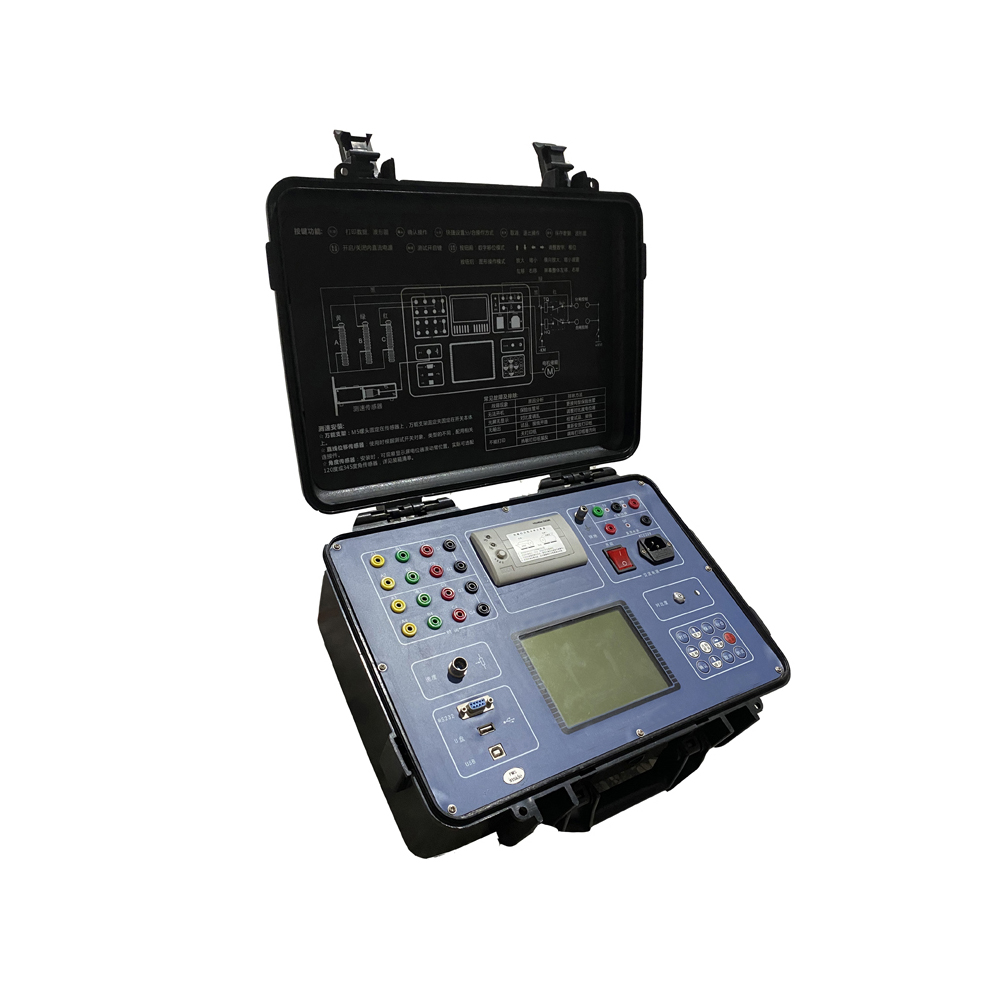

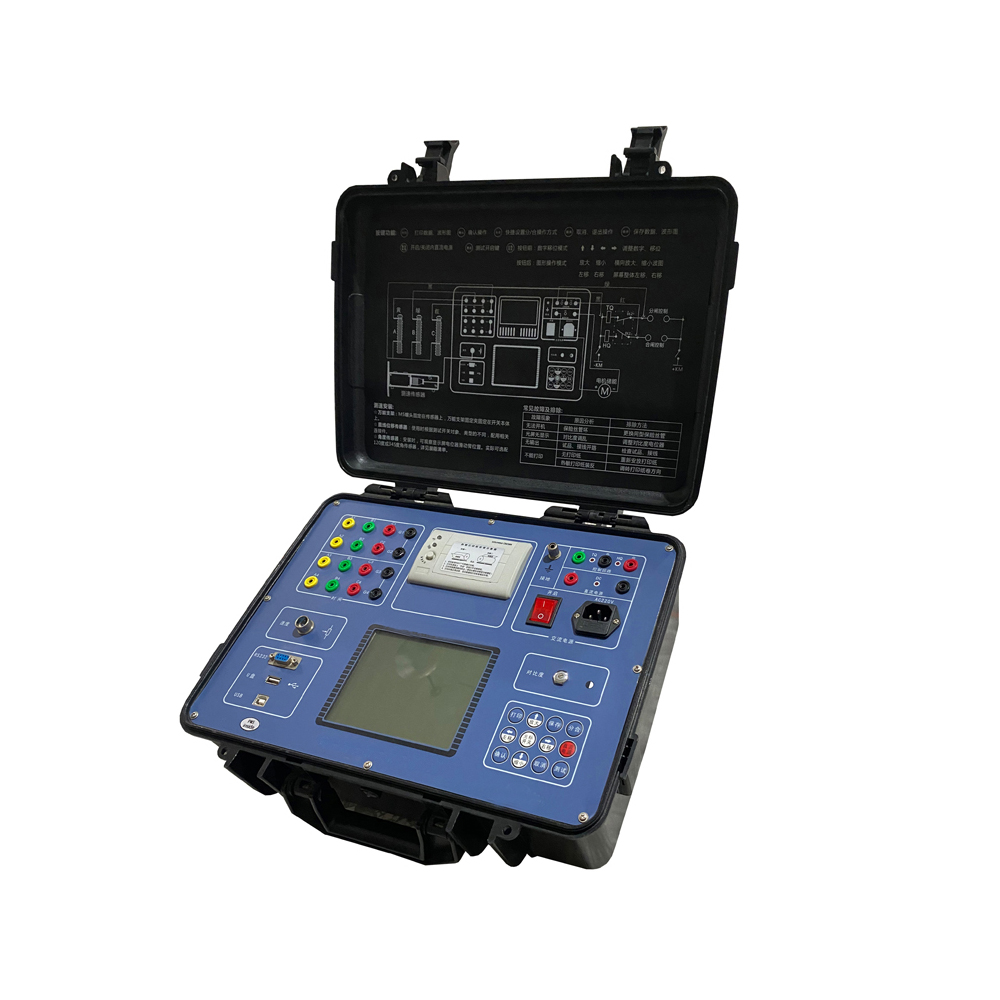

KST-300G 高压开关动特性测试仪

KST-300G 高压开关动特性测试仪可用于各种电压等级的真空、六氟化硫、少油、多油等电力系统高压开关的机械特性参数测试与测量。测量数据稳定，抗干扰性强，接线方便，操作简单，是高压开关检修试验最方便的工具。严格按照中华人民共和国电力行业标准高电压测试设备通用技术条件之第3部分： 高压开关综合测试仪 DL/T846.3—2004要求研制。

测试指标：可测试各种国产（进口）真空、六氟化硫、油高压断路器，负荷开关、GIS接地刀闸开关、接触器、继电器、空气开关等。合、分闸时间、同期、弹跳时间、次数、自动重合闸、行程、速度、电流、动作电压等各项数据、波形。

抗扰通道：可抵御550KV变电所现场静电干扰！

位移通道：1路位移信号采集，适配耐用的精密电阻线性位移、角位移传感器。亦可适配用户传统自配的滑线电阻传感器。

精细测试： 严格按照中华人民共和国电力行业标准高电压测试设备通用技术条件之第3部分： 高压开关综合测试仪 DL/T846.3—2004要求研制。10kHz高速采样，时间分辨率0.1ms，测试时长高达20s。

操作电源：内置隔离型数字可调直流电源，带短路保护功能，可设置电压，指令各项分、合、重合闸操作及动作电压试验。

同步触发：可响应电压、电流、传感器、断口变化多种同步触发方式。

操作界面：5.7″黑白液晶屏，菜单式操作，并在面板上增加了快捷设置按键。

速度定义：提供了常用的开关速度定义库和可编辑速度定义库两种模式可供用户自行选择。

录波功能：12路普通金属触头通断、线圈电流；行程、时间波形。

波形打印：内置58mm高速热敏打印机，顶置面板安装，数据表单、波形图打印清晰。

数据通讯：可采用RS232或USB通讯，PC管理软件实现数据、波形图可上传、测试。

SD卡存储：大容量SD卡快速存储、打开记录，满足100条测试数据及波形记录。

U盘存储：可将数据及波形文件快速存储到U盘，直接用上位机软件打开。

在线帮助：仪器内置丰富的接线、安装、测试操作帮助。无说明书就能简单使用。

KST-300G 高压开关动特性测试仪可用于各种电压等级的真空、六氟化硫、少油、多油等电力系统高压开关的机械特性参数测试与测量。测量数据稳定，抗干扰性强，接线方便，操作简单，是高压开关检修试验最方便的工具。严格按照中华人民共和国电力行业标准高电压测试设备通用技术条件之第3部分： 高压开关综合测试仪 DL/T846.3—2004要求研制。
