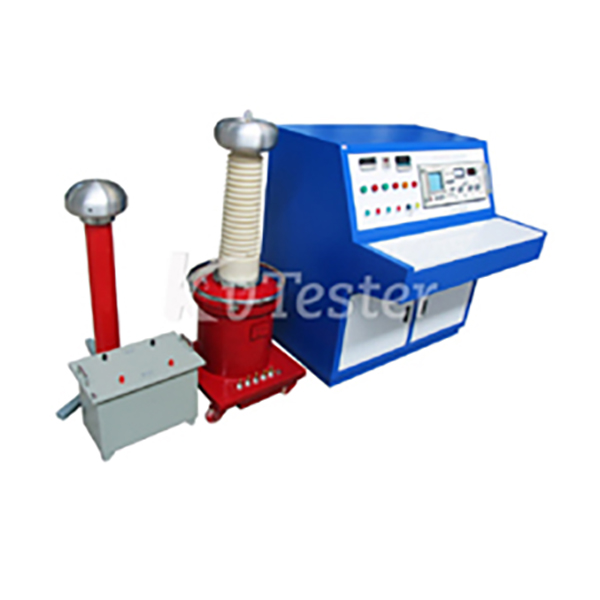

ZC-501A-PD系列无局部放电装置是我公司吸收国外先进技术设计开发的一种工频试验变压器，广泛应用于电气产品电缆发电机变压器绝缘材料等高压元件相关产品的生产厂家，电力科研院所高压试验室。我们的装置可以测试样品的局部放电和工频耐压。精度高，样品电容覆盖范围大，样品范围宽，输入单元（检测阻抗）齐全，9频段组合经适当校准后，仪器可直接读取放电脉冲的放电值。符合DL417-91、JB/T9641-1999、GB1094.1~1094.5-85、GB6451.1~6451.5-86标准。
咨询热线：400-027-1566
销售热线：19972032561
技术咨询：18995634856
地址：武汉市东湖高新藏龙岛科技园
kst-501A-PD系列无局部放电装置是我公司吸收国外先进技术设计开发的一种工频试验变压器，广泛应用于电气产品电缆发电机变压器绝缘材料等高压元件相关产品的生产厂家，电力科研院所高压试验室。
ZC-501A-PD系列无局部放电装置是我公司吸收国外先进技术设计开发的一种工频试验变压器，广泛应用于电气产品电缆发电机变压器绝缘材料等高压元件相关产品的生产厂家，电力科研院所高压试验室。我们的装置可以测试样品的局部放电和工频耐压。精度高，样品电容覆盖范围大，样品范围宽，输入单元（检测阻抗）齐全，9频段组合经适当校准后，仪器可直接读取放电脉冲的放电值。符合DL417-91、JB/T9641-1999、GB1094.1~1094.5-85、GB6451.1~6451.5-86标准。
无局部放电变压器 | 额定容量 | 5-1000kVA |
输入电压 | AC220V/AC380V | |
输出电压 | AC 0-1000kV | |
局部放电 | 额定电压下≤5PC | |
阻抗电压 | 10% | |
输出电压波形 | 工频正弦波 | |
表面温升 | <55℃ | |
空载损耗 | 0.2%-0.35% | |
允许连续运行时间 | 1小时/次 | |
间歇运行时间 | 连续 | |
电容分压器（双作耦合比电容器） | 表压 | 10~500KV/500PF，1000PF |
额定频率 | 50赫兹 | |
标称电容 | 500pF，1000pf | |
额定电压 | 10~500KV | |
公称分压 | 1000:1 | |
介质损耗 | <0.2% | |
局部放电 | 额定电压<3pC，80%额定电压<2pC | |
测量精度 | ≤+1% | |
预期运行时间 | 与变压器相同 | |
电力滤波器 | 额定电压 | 10~500KV |
额定电流 | 长期电流0.1~1A | |
标称电阻 | 1~100kΩ | |
局部放电 | 在100%额定电压下<3pC，在80%额定电压下<2pC | |
温升 | 100%额定电流下连续运行的电阻表面温度小于80K | |
运行时间 | 与变压器相同 | |
电力滤波器 | 0.38kv | |
额定电流 | 150A | |
额定频率 | 50-60hz | |
路线数量 | 1 | |
滤池反应器品质因数 | >70 | |
局部放电背景水平 | <2pC | |
阻尼电阻功率 | 100W | |
衰减特性 | 40khz-100khz>40DB | |
允许运行时间 | 同一变压器绕组温升符合国家标准 | |
分贝绝缘水平 | 5KV/1min无异常放电 |
1.成功研制出无局部放电环氧绝缘圆筒，局部放电值低。
2.阻抗电压低，优于国家标准。
3.采用自动控制技术，自动化程度高，抗干扰能力强。
4.采用快速电子保护装置实现高可靠性。
kst-501A-PD系列无局部放电装置是我公司吸收国外先进技术设计开发的一种工频试验变压器，广泛应用于电气产品电缆发电机变压器绝缘材料等高压元件相关产品的生产厂家，电力科研院所高压试验室。
